Modulo lector MP3 DFPlayer para Arduino Raspberry..

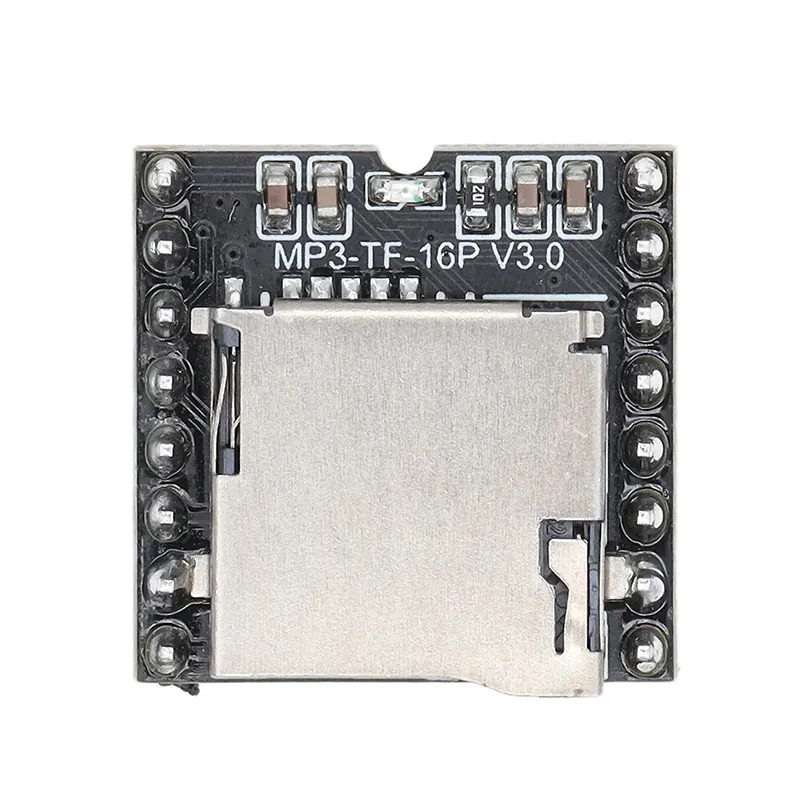

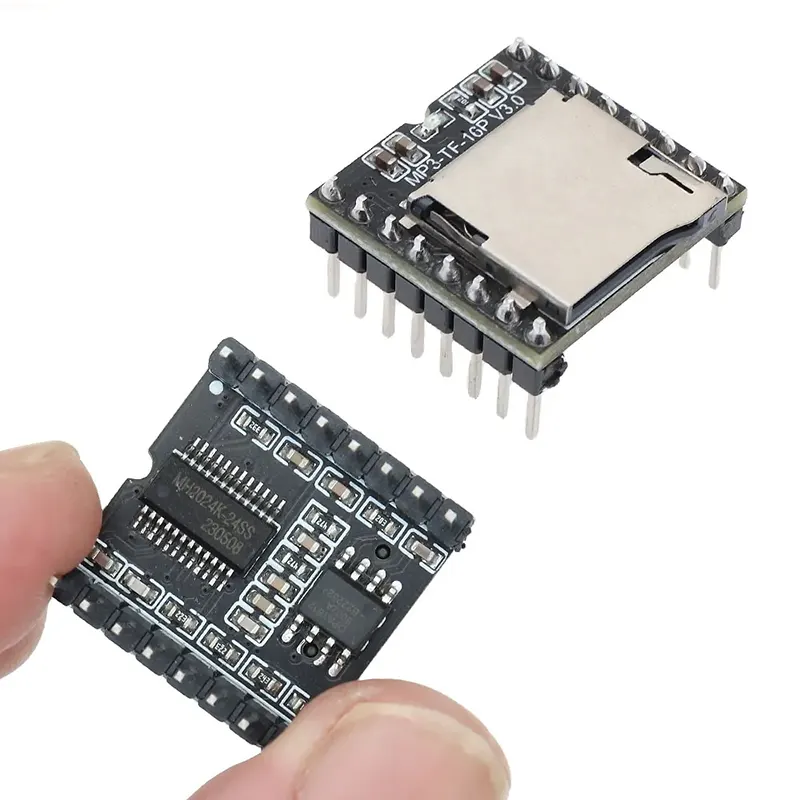

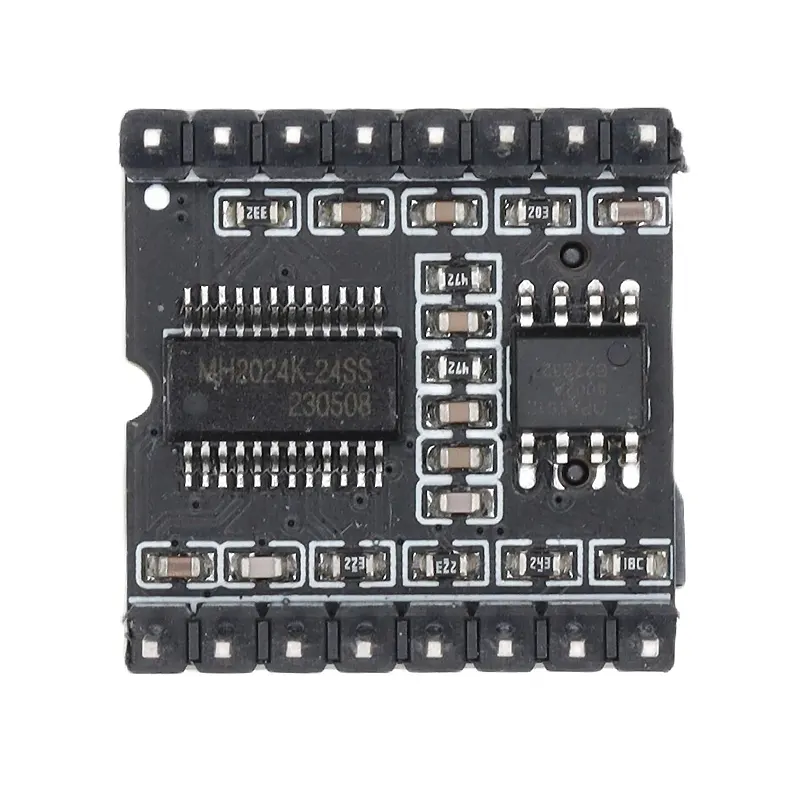

Modulo lector MP3
Descripción
Reproductor MP3 para Arduino. Podrás reproducir mensajes, canciones y sonidos desde tu Arduino. El control se realiza mediante puerto serie con el Arduino (u otro microcontrolador), aunque también puede funcionar de manera autónoma mediante pulsadores de conexión E/S digital.
Para reproducir el sonido podrás conectarle un altavoz, un zumbador o un piezoeléctrico. Los audios a reproducir se guardan en una tarjeta microSD en formato MP3.
Módulo reproductor MP3 en tamaño mini
- DAC salida: 24 bits
- SNR (Relación señal-ruido): 85 dB
- Compatible con: FAT16, FAT32
- Formatos soportados: MP3, WAV, WMA
- Hasta 100 carpetas / 255 canciones por carpeta
- 30 niveles de volumen
- Ranura tarjeta microSD
- Salida directa a altavoz, sin necesidad de amplificador (<3W)) – Impedancia superior a 8Ohm (recomendado 16Ohm)
- Nota: Necesita una fuente con capacidad para suministrar picos de corriente de elevado valor (en función de la impedancia del altavoz)
Mapa de pines:
1: Vcc – Input voltage – 3.2 – 5V (Typical 4.2)
2: RX – UART serial input
3: TX – UART serial output
4: DAC_R – Audio output right channel (Driver earphone or amplifier)
5: DAC_L – Audio output left channel (Driver earphone or amplifier)
6: SPK2 – Speaker (Maximum 3W)
7: GND – Ground
8: SPK1 – Speaker (Maximum 3W)
9: IO1 – Trigger port 1 (Short press to play previous – Long press to decrease volume)
10: GND – Power ground
11: IO2 – Trigger port 2 (Shor press to play next – Long press to increase volume)
12: ADKEY1 – AD port 1 (Trigger plays first segment)
13: ADKEY2 – AD port 2 (Trigger plays fifth segment)
14: USB+ DP port
15: USB- DM port
16: Busy – Playing status (Low means playing – High means
