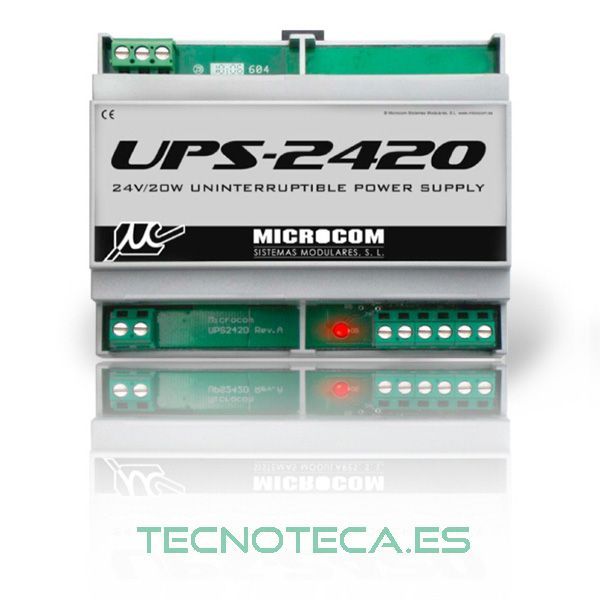

UPS 2420. Fuente de alimentación ininterrumpida
UPS2420
La UPS2420 es una fuente de alimentación ininterrumpida de 24v con gestión para carga de una batería de plomo de respaldo y conmutación automática de ésta en cuanto desaparece la tensión de red.
Entre sus características destacan su control mediante microprocesador, protección contra cortocircuitos, sobrecargas y monitorización de la tensión de la batería en modo autónomo para evitar la sobre descarga de ésta.
Características:
La UPS2420 se presenta en una robusta caja para carril DIN incorporando las bornas para la conexión de red, batería, salida de 24v y señal de fallo de red.
Cuenta con una salida de fallo de red por rele libre de potencial que puede ser usada junto con nuestros sistemas de telecontrol Hermes para obtener un sistema de alarma de fallo de alimentación en una estación remota.
La estabilización de tensión se obtiene mediante reguladores conmutados en secundario para la máxima eficacia y fiabilidad.
La unidad trabaja en cuatro modos de operación distintos:
RED OK: La UPS proporciona carga a la batería y alimentación en la salida de 24v. Led permanentemente encendido. Salida de fallo de red abierta.
FALLO RED: La UPS alimenta la carga desde la batería de Plomo. El diodo led hace un parpadeo corto una vez por segundo. Salida de fallo de red cerrada.
CORTOCIRCUITO: Se ha detectado un cortocircuito en la salida de 24v. El led parpadea rápidamente.
BATERÍA BAJA: En modo FALLO DE RED la tensión de la batería ha bajado a un nivel peligroso, se desconecta la batería para protegerla. El led se mantiene apagado.
La UPS2420 requiere para su funcionamiento de una batería de plomo externa de 12v y una capacidad comprendida entre 1,2AH y 7AH. La carga de la batería se realiza por el método de “carga flotante” lo que garantiza una dilatada vida útil (superior a 5 años para baterías de GEL).
Especificaciones técnicas:
| Tensión de salida | 24v |
| Intensidad Máxima | 700mA |
| Intensidad Nominal | 500mA |
| Intensidad de carga | 250mA |
| Tipo de carga | Flotante a 13.8v para batería de plomo de 1,2AH a 7AH |
| Tensión de entrada | 85 – 264Vac. 47 – 63Hz |
| Protección sobre descarga de la batería de plomo | Corta la alimentación a 10.1v, rearme a 12v |
| Salida fallo de red | Contacto libre de potencial. Max 1A, 30Vdc |
| Tamaño | 105 x 90 x 70 mm |
